Нарезание резьбы резцами

Наиболее распространённая технологическая операция, которая выполняется на токарных станках, является нарезание наружной и внутренней резьбы с использованием специальных профильных резцов. При этом расположение режущих кромок данного инструмента должно максимально соответствовать нарезаемому профилю.

Обычно самая распространённая треугольная резьба нарезается с углом профиля для метрической резьбы 60°± 10', а для дюймовой резьбы 55° ± 10'.

Поверхность детали перед нарезанием наружной резьбы резцом рекомендуется обтачивать таким образом, чтобы её диаметр был на 0,140,4 мм меньше номинального. Занижение диаметра заготовки вызвано тем, что при обработке её материал подвергается пластической деформации, при этом диаметр резьбы немного увеличивается.

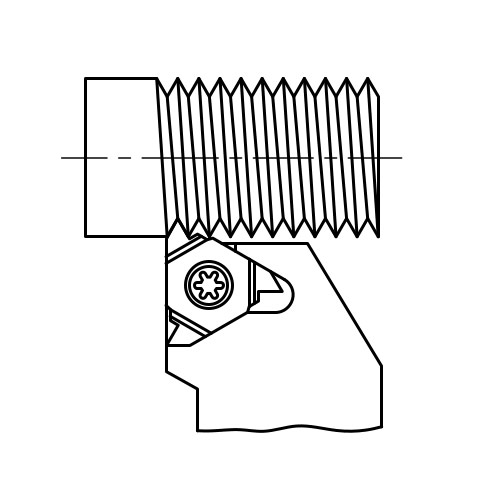

Нарезание наружной резьбы резцом

Резьбу в отверстии нарезают либо сразу после сверления, либо с последующим растачиванием, когда требуется подготовка внутренней поверхности для более точной резьбы. Причём диаметр отверстия можно рассчитать по следующей формуле:

do = dР

  • do – диаметр отверстия, мм
  • d – наружный диаметр резьбы, мм
  • Р – шаг резьбы, мм
Нарезание внутренней резьбы

Значение диаметра отверстия предназначенного под резьбу рекомендуется подготавливать несколько больше номинального значения, так как в процессе механического воздействия при нарезании резьбы происходит его уменьшение. Поэтому расчётное значение диаметра отверстия под резьбу рекомендуется увеличивать на 0,20,4 мм для вязких материалов и на 0,10,2 мм для хрупких.

Нарезание наружной и внутренней резьбы резцами

На конечный результат и точность выполнения резьбы оказывает существенное влияние, то насколько правильно будет установлен резец. Чтобы профиль резца был симметричен относительно оси поперечной подачи, используется специальный шаблон. Чтобы обеспечить максимальную точность профиля резьбы инструмент должен устанавливается строго по линии центров.

Резец для нарезания наружной резьбы

Важно помнить, что при нарезании резьбы резцами её шаг должен быть задан в соответствии с выбранным значением. Как и для любых других технологических операций при нарезании резьбы рекомендуется соблюдать режимы резания. Величина скорости резания, при использовании быстрорежущих резцов, для обычной стали составляет 2035 м/мин при обдирке и 2550 м/мин для чистовой обработке. У твёрдосплавных резцов скорость резания на порядок выше и составляет 100150 м/мин, если обрабатывать стали средней твердости.

Технология обработки резьбы на токарных станках с помощью резцов имеет свои особенности, одной из которых является многопроходное обтачивание. За каждый проход срезается небольшой слой материала и это является необходимым условием, так как при большом съёме происходит, нежелательный срыв частиц с обрабатываемой поверхности. Величина смещения поперечной подачи перед каждым проходом относительно предыдущей позиции составляет 0,050,2 мм.

Ещё одним приёмом, которым пользуются при нарезании резьбы резцами, является небольшое смещение перед каждым проходом в пределах 0,10,15 мм по продольной подаче, при этом поперечное смещение не делается. В последующий проход наоборот смещение делается с помощью поперечной подачи, а продольное нет, и так далее. При этом работает только одна режущая кромка резьбового резца и стружка не сталкивается со стружкой от другой режущей кромки, что облегчает сам процесс и улучшает качество поверхности.
