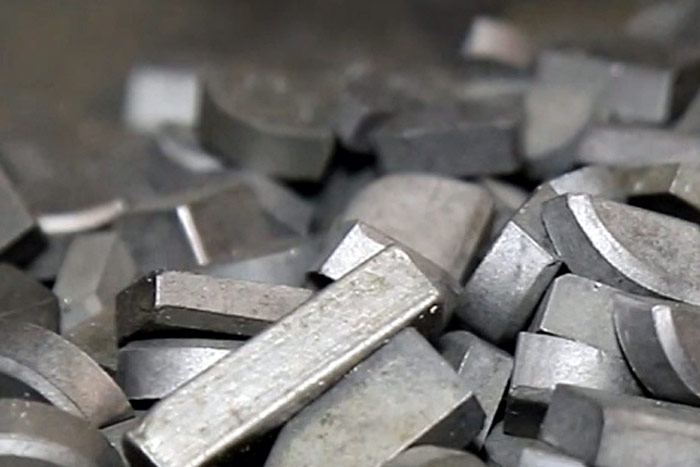

Марки твердых сплавов
ГОСТ 3882 – 74
|
|
||||||
| Твёрдые сплавы | ||||||
|---|---|---|---|---|---|---|
| Марка сплава |
WC % | TiC % | TaC % | Co % | Прочность на изгиб (σ),МПа |
Твёрдость, HRA |
| ВК3 | 97 | – | – | 3 | 1200 | 89,5 |
| ВК3-М | 97 | – | – | 3 | 1550 | 91 |
| ВК4 | 96 | – | – | 4 | 1500 | 89,5 |
| ВК4-В | 96 | – | – | 4 | 1550 | 88 |
| ВК6 | 94 | – | – | 6 | 1550 | 88,5 |
| ВК6-М | 94 | – | – | 6 | 1450 | 90 |
| ВК6-ОМ | 92 | – | 2 | 6 | 1300 | 90,5 |
| ВК8 | 92 | – | – | 8 | 1700 | 87,5 |
| ВК8-В | 92 | – | – | 8 | 1750 | 89 |
| ВК10 | 90 | – | – | 10 | 1800 | 87 |
| ВК10-ОМ | 90 | – | – | 10 | 1500 | 88,5 |
| ВК15 | 85 | – | – | 15 | 1900 | 86 |
| ВК20 | 80 | – | – | 20 | 2000 | 84,5 |
| Т5К10 | 85 | 6 | – | 9 | 1450 | 88,5 |
| Т14К8 | 78 | 14 | – | 8 | 1300 | 89,5 |
| Т15К6 | 79 | 15 | – | 6 | 1200 | 90 |
| Т30К4 | 66 | 30 | – | 4 | 1000 | 92 |
| ТТ7К12 | 81 | 4 | 3 | 12 | 1700 | 87 |
| ТТ8К6 | 84 | 8 | 2 | 6 | 1350 | 90,5 |
| ТТ10К8-Б | 82 | 3 | 7 | 8 | 1650 | 89 |
| ТТ20К9 | 67 | 9,4 | 14,1 | 9,5 | 1500 | 91 |
|
|
||||||
