Коррекция на радиус инструмента – G40/G41/G42

Cutter radius compensation

Одним из видов обработки материала резанием является фрезерование.

Инструментом в рассматриваемом случае является концевая фреза, которая представляет собой многолезвийный инструмент в виде тела вращения и имеет свои геометрические размеры.

Составляя управляющую программу надо учитывать радиус фрезы, для этого предусмотрены функции, управляющие смещением инструмента от заданной траектории:

G40 – отмена коррекции на радиус инструмента

G41 – коррекция на радиус, инструмент слева от детали

G42 – коррекция на радиус, инструмент справа от детали

Пример:

N45 G41 D21 G01 Y-17. F100

D – номер корректора, в котором заданы радиус инструмента. Этот параметр может отсутствовать. В этом случае устанавливается или предыдущий заданный корректор или, если была задана функция смены инструмента по M06, то номер корректора D устанавливается равным номеру текущего инструмента T.

Режим коррекции на радиус инструмента, установленный однажды, остается активным, пока не будет отменен с помощью G40.

Пример:

N5 G40 G80 G90 G98

Наладка станков с ЧПУ

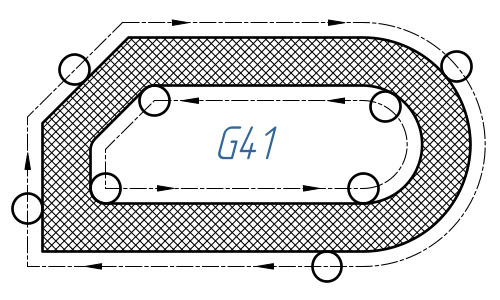

G41 – Инструмент находится слева от заготовки





G41 – коррекция слева от контура, используется для наружной обработки при движении по часовой стрелке или для внутренней обработки при движении против часовой стрелки.









Настройка станка ЧПУ

G42 – Инструмент находится справа от заготовки





G42 – коррекция справа от контура, используется для наружной обработки при движении против часовой стрелки или для внутренней обработки при движении по часовой стрелке.









Стоит отметить, что в зависимости от положения фрезы и направления её движения относительно обрабатываемой поверхности фрезерование может быть как встречное, так и попутное.
